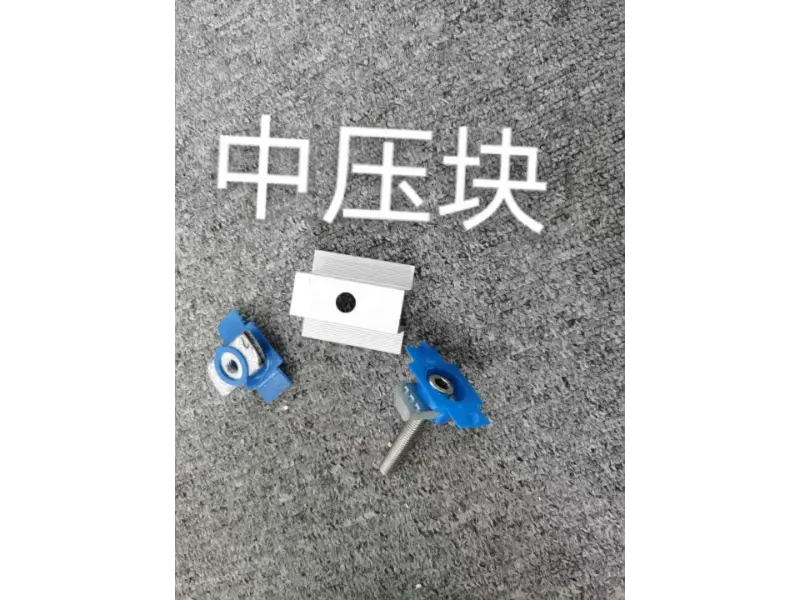

ອະລູມີນຽມ Alloy Intermediate Clamp

Clamp ກາງຂອງໂລຫະປະສົມອາລູມິນຽມ (photovoltaic mid-clamp) ແມ່ນອົງປະກອບພິເສດທີ່ອອກແບບມາເພື່ອຮັບປະກັນໂມດູນ photovoltaic (PV). ຕັ້ງຢູ່ລະຫວ່າງສອງແຜງ PV ທີ່ຢູ່ຕິດກັນ, ມັນລັອກໂມດູນໃສ່ກັບລາງລົດໄຟ, ຈໍາກັດການຍ້າຍອອກຕາມລວງນອນ, ແລະເພີ່ມຄວາມຕ້ານທານລົມແລະແຜ່ນດິນໄຫວຂອງອາເລທັງຫມົດ. ມັນມາພ້ອມກັບຕົວຍຶດສະແຕນເລດ 304 ແລະແຜ່ນຢາງ EPDM ທາງເລືອກເພື່ອປົກປ້ອງກອບໂມດູນຈາກຄວາມເສຍຫາຍ. ການອອກແບບລວມເອົາຊ່ອງທາງລະບາຍນ້ໍາແລະການໄຫຼຂອງອາກາດເພື່ອຫຼຸດຜ່ອນການສະສົມຂອງຂີ້ຝຸ່ນ, ນ້ໍາ, ແລະຫິມະ. clamps ເຫຼົ່ານີ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການຕິດຕັ້ງຊັ້ນດາດຟ້າທາງການຄ້າແລະອຸດສາຫະກໍາ, ລະບົບ PV ທີ່ຢູ່ອາໃສ, ແລະໂຮງງານໄຟຟ້າແສງຕາເວັນທີ່ຕິດຢູ່ພື້ນດິນ. ຂະຫນາດສາມາດປັບແຕ່ງໄດ້ໂດຍອີງໃສ່ຄວາມຫນາຂອງໂມດູນແລະຄວາມຕ້ອງການການໂຫຼດໂຄງການສະເພາະ.

ຟັງຊັນຫຼັກ

1. ການຍຶດ ແລະ ການຮັບປະກັນລະດັບປານກາງ:

ຕິດຕັ້ງລະຫວ່າງສອງໂມດູນ PV ທີ່ຢູ່ຕິດກັນ, ໂລຫະປະສົມອາລູມິນຽມລະດັບປານກາງ clamp locks ໂມດູນຢ່າງແຫນ້ນຫນາໃສ່ກັບ rails mounting. ມັນຈໍາກັດທັງການຍ້າຍອອກຕາມແນວນອນແລະແນວຕັ້ງ, ໃຫ້ແນ່ໃຈວ່າໂມດູນຍັງຄົງສອດຄ່ອງຢ່າງເປັນລະບຽບແລະຂຶ້ນກັບກໍາລັງທີ່ຫມັ້ນຄົງ, ເປັນເອກະພາບ; ມັນເຮັດຫນ້າທີ່ເປັນອົງປະກອບເຊື່ອມຕໍ່ຕົ້ນຕໍສໍາລັບການຮັບປະກັນ array ທັງຫມົດ.

2. ຄວາມຕ້ານທານລົມ ແລະແຜ່ນດິນໄຫວ:

ໂດຍການໃຫ້ຕົວຍຶດຫຼາຍຈຸດ, ອຸປະກອນຈະຈຳກັດການເຄື່ອນທີ່ຂອງໂມດູນ ແລະ ການສັ່ນສະເທືອນໃນລະຫວ່າງລົມແຮງ ຫຼື ເຫດການແຜ່ນດິນໄຫວ. ນີ້ປ້ອງກັນບໍ່ໃຫ້ໂມດູນຈາກການເຄື່ອນຍ້າຍອອກຈາກລາງລົດໄຟຫຼືສັ່ນສະເທືອນພາຍໃຕ້ການໂຫຼດທີ່ຮຸນແຮງ, ດັ່ງນັ້ນການປັບປຸງຄວາມຫມັ້ນຄົງໂດຍລວມຂອງອາເລໃນສະພາບອາກາດທີ່ຮຸນແຮງ.

3. Anti-Slip ແລະ Anti-Loosening:

ຜ້າກັນເປື້ອນພາຍໃນ, ປະສົມປະສານກັບແຜ່ນຢາງ EPDM, ເພີ່ມຄວາມຂັດແຍ້ງລະຫວ່າງຕົວຍຶດແລະກອບໂມດູນ. ນີ້ປ້ອງກັນບໍ່ໃຫ້ໂມດູນຈາກການເລື່ອນຫຼືວ່າງ, ໃນຂະນະທີ່ຍັງເຮັດໃຫ້ຄວາມກົດດັນຂອງຕົວຍຶດແຫນ້ນເພື່ອປົກປ້ອງກອບໂມດູນຈາກການຖືກປວດຫຼືເສຍຫາຍ.

4. Load Transfer:

ຕົວຍຶດຈະສົ່ງນ້ໍາຫນັກຂອງໂມດູນໃຫ້ເທົ່າທຽມກັນ - ພ້ອມກັບການໂຫຼດຂອງລົມແລະຫິມະ - ໄປຫາລາງຍຶດ, ຖັນສະຫນັບສະຫນູນ, ແລະໂຄງສ້າງພື້ນຖານ. ນີ້ແຈກຢາຍຄວາມກົດດັນ, ປ້ອງກັນການໂຫຼດເກີນໃນທ້ອງຖິ່ນທີ່ອາດຈະນໍາໄປສູ່ການຜິດປົກກະຕິຂອງໂຄງສ້າງຫຼືຄວາມເສຍຫາຍຕໍ່ໂມດູນ PV.

5. ການລະບາຍນ້ຳ ແລະ ກະແສລົມ:

ໂຄງປະກອບການຂອງໂລຫະປະສົມອາລູມິນຽມ intermediate clamp ມີລັກສະນະປະສົມປະສານການລະບາຍນ້ໍາແລະຊ່ອງທາງການໄຫຼຂອງອາກາດ. ສິ່ງເຫຼົ່ານີ້ຊ່ວຍອໍານວຍຄວາມສະດວກໃຫ້ແກ່ການໄຫຼຂອງນ້ໍາຝົນແລະການ condensation ທີ່ມີປະສິດທິພາບ, ຫຼຸດຜ່ອນການສະສົມຂອງຂີ້ຝຸ່ນ, ນ້ໍາ, ແລະຫິມະຢູ່ໃນຈຸດຍຶດ, ໃນຂະນະທີ່ຍັງຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງການຮົ່ມແລະການໂຫຼດຫຼາຍເກີນໄປໃນໂມດູນ.

6. ຄວາມເຂົ້າກັນໄດ້ ແລະ versatility:

ເຂົ້າກັນໄດ້ກັບຄວາມຫນາຂອງໂມດູນແສງຕາເວັນມາດຕະຖານ (ເຊັ່ນ: 30mm, 35mm, 40mm) ແລະສາມາດປັບແຕ່ງໄດ້ສໍາລັບຂະຫນາດທີ່ບໍ່ແມ່ນມາດຕະຖານ. ຖືກອອກແບບມາເພື່ອເຮັດວຽກກັບໂຄງສ້າງກອບຕ່າງໆແລະໂມດູນຈາກຜູ້ຜະລິດທີ່ແຕກຕ່າງກັນ, ລະບົບການສະຫນອງດຽວສາມາດຕອບສະຫນອງຄວາມຕ້ອງການຂອງໂຄງການທີ່ຫຼາກຫຼາຍ.

ຂໍ້ມູນຈໍາເພາະ

ລາຍການ	ຂໍ້ມູນຈໍາເພາະ
Base Alloy Grade	ໂລຫະປະສົມອາລູມິນຽມ 6005-T5 / 6063-T5 (ທາງເລືອກ)
ການປິ່ນປົວຜິວຫນ້າ	ເງິນ anodizing, ຄວາມຫນາຂອງຮູບເງົາ≥10μm
ຄວາມຫນາຂອງຮູບເງົາ Anodic	≥10μm, ການປັບແຕ່ງທີ່ຫນາແຫນ້ນທີ່ມີຢູ່ສໍາລັບສະພາບແວດລ້ອມແຄມຝັ່ງທະເລແລະເກືອສູງ
ຄວາມຫນາຂອງໂມດູນທີ່ເຂົ້າກັນໄດ້	30mm, 35mm, 40mm (ປັບໄດ້)
ຄວາມຍາວມາດຕະຖານ	40/50/60/80mm (ຕັດຕາມຂະຫນາດຕາມຄໍາຮ້ອງຂໍ)
ປະເພດໂຄງສ້າງ	Modular mid-clamping ໂຄງ​ປະ​ກອບ​ການ​ທີ່​ມີ profile ແຂ້ວ​ຕ້ານ​ການ​ເລື່ອນ​ຢູ່​ດ້ານ​ໃນ​
ສະຫນັບສະຫນູນ fasteners	304 ສະແຕນເລດ T-bolts & ແກ່ນ
ອຸປະກອນເສີມ	ຢາງພາລາ EPDM ຕ້ານການເລື່ອນ
Wind Load Resistance	ສູງສຸດ 60m/s (ກວດຄືນຕໍ່ໂຄງການ)
ການໂຫຼດຫິມະ	1.4kN/m² (ຄິດ​ໄລ່​ຕໍ່​ໂຄງ​ການ​)
ສະຖານະການຄໍາຮ້ອງສະຫມັກ	ຫລັງຄາທາງການຄ້າ ແລະອຸດສາຫະກຳ, PV ທີ່ຢູ່ອາໄສ, ສະຖານີໄຟຟ້າ PV ສູນກາງທີ່ຕິດຢູ່ກັບດິນ
ມາດຕະຖານທີ່ນຳໃຊ້ໄດ້	GB/T 5237, CE, ISO9001 ການຢັ້ງຢືນທີ່ມີຢູ່

ການບໍລິການບັນຈຸພັນ ແລະການຂົນສົ່ງ

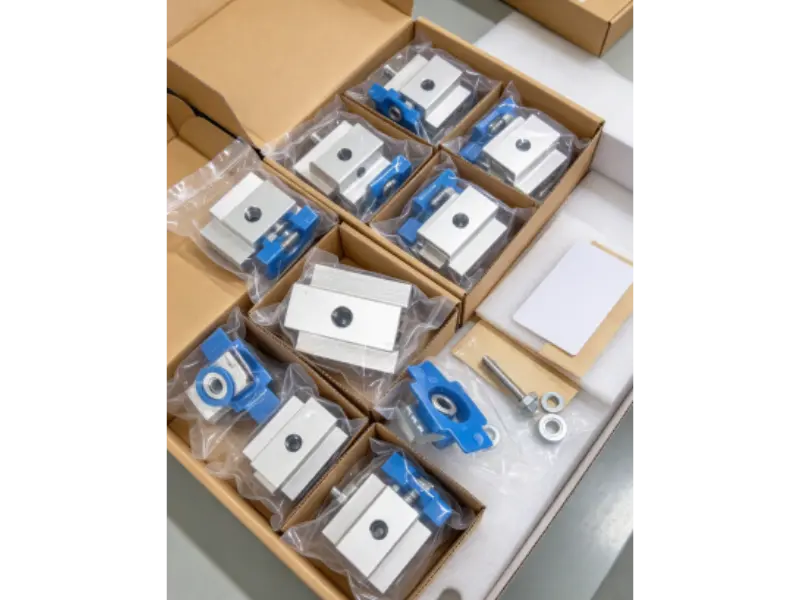

1. ການຫຸ້ມຫໍ່ສ່ວນບຸກຄົນ:

ແຕ່ລະຕົວຍຶດອະລູມິນຽມລະດັບປານກາງແມ່ນໄດ້ຖືກຫຸ້ມໄວ້ແຍກຕ່າງຫາກເພື່ອປ້ອງກັນບໍ່ໃຫ້ເກີດຄວາມແຕກຫັກຫຼືຜົນກະທົບ, ປົກປ້ອງຫນ້າດິນ anodized ແລະຮັບປະກັນບໍ່ໃຫ້ມີຮອຍຂີດຂ່ວນຫຼືຄວາມເສຍຫາຍຂອງເຄືອບເກີດຂຶ້ນໃນລະຫວ່າງການຂົນສົ່ງ.

2. ການຕິດສະຫຼາກທີ່ຊັດເຈນ:

ລາຍການຖືກຈັດຮຽງຕາມແບບຈຳລອງ ແລະ ສະເພາະ, ໂດຍມີປ້າຍກຳກັບທີ່ຈະແຈ້ງ ແລະ ລາຍການບັນຈຸເຂົ້າໃສ່ເພື່ອອຳນວຍຄວາມສະດວກໃນການກວດສອບສິນຄ້າຄົງຄັງຢູ່ບ່ອນຢ່າງວ່ອງໄວ ແລະ ການເກັບຮັກສາທີ່ເປັນລະບຽບ.

3. ການກວດສອບປະລິມານ:

ການຂົນສົ່ງທຸກຄັ້ງແມ່ນຜ່ານການນັບ ແລະ ຢັ້ງຢືນແບບຈໍາລອງ ແລະ ຊຸດຢ່າງລະອຽດເພື່ອຮັບປະກັນວ່າສິນຄ້າຕົວຈິງ - ໃນດ້ານປະລິມານ ແລະ ສະເພາະ - ກົງກັບລາຍການບັນຈຸ, ປ້ອງກັນການຂາດແຄນ ຫຼື ການລະເວັ້ນ.

4. ເສີມການຫຸ້ມຫໍ່ພາຍນອກ:

ສິນຄ້າແມ່ນບັນຈຸຢູ່ໃນກ່ອງກ່ອງມາດຕະຖານທີ່ທົນທານ ຫຼື ກ່ອງໄມ້, ພ້ອມກັບວັດສະດຸຮອງພື້ນ ແລະ ເຄື່ອງປ້ອງກັນມຸມເສີມເພື່ອປ້ອງກັນການຜິດປົກກະຕິຈາກຜົນກະທົບໃນລະຫວ່າງການຂົນສົ່ງ.

5. ການປົກປ້ອງຄວາມຊຸ່ມຊື່ນ:

Desiccants ແມ່ນລວມຢູ່ໃນການຫຸ້ມຫໍ່ເພື່ອຮັບປະກັນສະພາບແວດລ້ອມທີ່ແຫ້ງແລ້ງໃນທົ່ວການຂົນສົ່ງທາງທະເລຫຼືທາງບົກ, ປ້ອງກັນຄວາມເສຍຫາຍທີ່ກ່ຽວຂ້ອງກັບຄວາມຊຸ່ມຊື່ນຕໍ່ການເຄືອບ anodized ແລະຮັບປະກັນອົງປະກອບທີ່ກຽມພ້ອມສໍາລັບການຕິດຕັ້ງທັນທີເມື່ອມາຮອດ.

6. ການຊ່ວຍເຫຼືອດ້ານການຂົນສົ່ງ:

ທາງເລືອກການຈັດສົ່ງແບບຍືດຫຍຸ່ນລວມມີການຂົນສົ່ງແບບໄລຍະ. ສໍາລັບຄໍາສັ່ງສາກົນ, ພວກເຮົາສະຫນອງບັນຊີລາຍຊື່ການຫຸ້ມຫໍ່ທີ່ສົມບູນແບບແລະເອກະສານພາສີເພື່ອຮັບປະກັນການສົ່ງອອກກ້ຽງ; ສໍາລັບຄໍາສັ່ງພາຍໃນປະເທດ, ພວກເຮົາສະຫນອງການຈັດສົ່ງລົດບັນທຸກເຕັມສະຖານທີ່ໂດຍກົງ, ສອດຄ່ອງກັບຕາຕະລາງການກໍ່ສ້າງ.

ຂະບວນການຕິດຕັ້ງ

1. ການສະຫຼຸບໂດຍຫຍໍ້ກ່ອນການຕິດຕັ້ງ:

ພວກເຮົາສະຫນອງການວາງແຜນການຕິດຕັ້ງແລະເອກະສານດ້ານວິຊາການ, ກໍານົດຈຸດການຕິດຕັ້ງທີ່ສໍາຄັນ, ຂໍ້ກໍານົດທີ່ເຄັ່ງຄັດ, ແລະຂໍ້ຄວນລະວັງທີ່ສໍາຄັນ, ສະຫນັບສະຫນູນໂດຍສະຫຼຸບໂດຍຫຍໍ້ດ້ານວິຊາການກ່ອນການກໍ່ສ້າງ.

2. ການຈັດຕໍາແໜ່ງ ແລະການຈັດວາງ:

ອີງຕາມແຜນຜັງການອອກແບບ, ຮູບແບບຂອງໂມດູນແສງຕາເວັນແລະ rails mounting ໄດ້ຖືກກໍານົດ, ແລະຈຸດຕິດຕັ້ງສໍາລັບ clamps ກາງແມ່ນຫມາຍເພື່ອຮັບປະກັນໄລຍະຫ່າງແລະສອດຄ່ອງສອດຄ່ອງ.

3. ການວາງໂມດູນ:

ໂມດູນແສງຕາເວັນຖືກຈັດວາງໃສ່ກັບ rails mounting; ໄລຍະຫ່າງແລະລະດັບລະຫວ່າງໂມດູນທີ່ຢູ່ຕິດກັນໄດ້ຖືກປັບເພື່ອຮັບປະກັນວ່າກອບໂມດູນເຫມາະຢ່າງສົມບູນເຂົ້າໄປໃນຊ່ອງສຽບຂອງກາງ.

4. ການ​ຕິດ​ຕັ້ງ​ແລະ Tightening​:

ຕິດຕັ້ງຕົວຍຶດລະດັບປານກາງຂອງໂລຫະປະສົມອາລູມິນຽມແລະແຫນ້ນ T-bolts ກັບແຮງບິດທີ່ກໍານົດໄວ້. ໃຫ້ແນ່ໃຈວ່າມີການຄວບຄຸມຄວາມແຫນ້ນແຫນ້ນໄດ້ດີ - ຫຼີກເວັ້ນການແຮງຫຼາຍເກີນໄປທີ່ອາດຈະທໍາລາຍກອບໂມດູນ, ແລະໃຫ້ແນ່ໃຈວ່າພວກມັນບໍ່ວ່າງເກີນໄປ, ເຊິ່ງອາດຈະເຮັດໃຫ້ເກີດຄວາມບໍ່ສະຖຽນລະພາບ.

5. ການກວດກາຕ້ານການເລື່ອນ:

ກວດ​ສອບ​ວ່າ​ແຜ່ນ​ຢາງ EPDM ແລະ​ແຜ່ນ​ຕິດ​ຕ້ານ​ການ​ເລື່ອນ​ຖືກ​ຕັ້ງ​ໄວ້​ຢ່າງ​ຖືກ​ຕ້ອງ. ກວດເບິ່ງແຕ່ລະຈຸດຍຶດເພື່ອຮັບປະກັນວ່າໂມດູນມີຄວາມປອດໄພແລະຈະບໍ່ເລື່ອນຫຼືວ່າງ.

6. ການກວດກາຄັ້ງສຸດທ້າຍ ແລະ ການຍອມຮັບ:

ກວດເບິ່ງ array ທັງຫມົດເພື່ອຮັບປະກັນອົງປະກອບທັງຫມົດໄດ້ຖືກ tightened ຢ່າງຖືກຕ້ອງແລະລະດັບ. ກວດສອບຊ່ອງຫວ່າງລະຫວ່າງໂມດູນແລະການຈັດຕໍາແຫນ່ງໂດຍລວມຂອງພວກເຂົາ. ເມື່ອຄວາມຕ້ອງການດ້ານການໂຫຼດໄດ້ຖືກຢືນຢັນແລະການຕິດຕັ້ງຜ່ານການກວດກາ, ໂຄງການສາມາດຖືກມອບໃຫ້.

FAQ

Q1: ຊ່ອງຫວ່າງໃດທີ່ຄວນຈະຖືກປະໄວ້ລະຫວ່າງກອບຂອງສອງໂມດູນທີ່ຕິດກັນໃນເວລາທີ່ນໍາໃຊ້ກາງ clamp?

A: ສໍາລັບໂຄງການມາດຕະຖານ, ຊ່ອງຫວ່າງການຂະຫຍາຍຕົວ 5-8 ມມແມ່ນພຽງພໍເພື່ອຮອງຮັບການຂະຫຍາຍຄວາມຮ້ອນແລະການຫົດຕົວ. ພວກເຮົາຍັງສາມາດແນະນໍາສະເພາະທີ່ເຫມາະສົມໂດຍອີງໃສ່ຮູບແຕ້ມໂຄງການຂອງທ່ານໃນເວລາທີ່ທ່ານວາງຄໍາສັ່ງ.

Q2: ແຮງບິດຍຶດແຫນ້ນທີ່ຖືກຕ້ອງສໍາລັບກາງ clamps ແມ່ນຫຍັງ, ແລະມັນຈະທໍາລາຍກອບໂມດູນບໍ?

A: Tighten the T-bolts ຕາມມາດຕະຖານສະເພາະຂອງ torque. ດ້ວຍແຜ່ນຢາງ EPDM ທີ່ເຮັດໜ້າທີ່ເປັນ buffer, ການບີບອັດທີ່ເຫມາະສົມຈະບໍ່ທໍາລາຍກອບໂມດູນ. ຢ່າງໃດກໍ່ຕາມ, ແຮງບິດຫຼາຍເກີນໄປສາມາດຂັດກອບອາລູມິນຽມ, ດັ່ງນັ້ນການເຄັ່ງຄັດເກີນຄວນຫຼີກເວັ້ນ.

ຄໍາຖາມທີ 3: ສະລັອດທີ່ໃຊ້ກັບຕົວຍຶດກາງຈະຍຶດເອົາໃນເວລາໃຊ້ກາງແຈ້ງໃນໄລຍະຍາວ, ເຮັດໃຫ້ມັນຍາກທີ່ຈະເອົາອອກໃນພາຍຫຼັງບໍ?

A: ພວກເຮົາສະຫນອງ 304 fasteners ສະແຕນເລດເປັນມາດຕະຖານ, ເຊິ່ງສະຫນອງການຕໍ່ຕ້ານທີ່ດີທີ່ຈະຍຶດ. ສໍາລັບໂຄງການກາງແຈ້ງໃນໄລຍະຍາວ, bolts ທີ່ມີການເຄືອບຕ້ານການຍຶດຍັງສາມາດຖືກເລືອກເພື່ອຄວາມສະດວກໃນການໂຍກຍ້າຍງ່າຍຂຶ້ນໃນລະຫວ່າງການບໍາລຸງຮັກສາໃນອະນາຄົດຫຼືການທົດແທນໂມດູນ.

ຄໍາຖາມທີ 4: ການຍຶດກາງສາມາດນໍາມາໃຊ້ຄືນໄດ້ຖ້າ serrations (ແຂ້ວ) worn ລົງ?

A: ພວກເຂົາເຈົ້າອາດຈະຖືກນໍາໃຊ້ຄືນໃຫມ່ຖ້າຫາກວ່າ serrations ບໍ່ໄດ້ worn ຢ່າງຫຼວງຫຼາຍແລະໂປຣໄຟລ໌ຍັງ undeformed. ຖ້າ serrations ແມ່ນ worn ຫຼາຍ, ການປະຕິບັດການຕ້ານການ slip ຈະຖືກປະນີປະນອມ; ດັ່ງນັ້ນ, ພວກເຮົາບໍ່ແນະນໍາໃຫ້ໃຊ້ພວກມັນສໍາລັບໂຄງການ photovoltaic ໃຫມ່.

Q5: Clamps ກາງຂອງຄວາມຫນາແຫນ້ນທີ່ແຕກຕ່າງກັນສາມາດປະສົມຢູ່ໃນໂຄງການມຸງດຽວກັນບໍ?

A: ການປະສົມສະເພາະທີ່ແຕກຕ່າງກັນແມ່ນບໍ່ແນະນໍາ. ການນໍາໃຊ້ clamps ລະດັບກາງຂອງຄວາມຫນາທີ່ແຕກຕ່າງກັນສາມາດນໍາໄປສູ່ການໂຫຼດທີ່ບໍ່ສະເຫມີກັນໃນໂມດູນ, ອາດຈະເຮັດໃຫ້ເກີດຄວາມເຂັ້ມຂົ້ນຂອງຄວາມກົດດັນໃນທ້ອງຖິ່ນແລະເພີ່ມຄວາມສ່ຽງຂອງ microcracks; ດັ່ງນັ້ນ, ມັນເປັນສິ່ງທີ່ດີທີ່ສຸດທີ່ຈະມາດຕະຖານສະເພາະ.

Q6: ການພິຈາລະນາສະເພາະອັນໃດທີ່ຄວນຈະຖືກເກັບໄວ້ໃນໃຈໃນເວລາທີ່ເລືອກຕົວຍຶດລະດັບກາງສໍາລັບຮູບແບບຂະຫນາດໃຫຍ່, ໂມດູນສອງແກ້ວ?

A: ເນື່ອງຈາກມີນ້ໍາຫນັກຕົວຂອງໂມດູນແກ້ວສອງທີ່ມີຮູບແບບຂະຫນາດໃຫຍ່, ຄວນໃຫ້ຄວາມສໍາຄັນກັບການນໍາໃຊ້ຕົວຍຶດກາງຂອງໂລຫະປະສົມອາລູມິນຽມທີ່ຫນາກວ່າ. ນອກຈາກນັ້ນ, ກວດສອບຄວາມສູງຂອງກອບໂມດູນ, ຢືນຢັນຄວາມຍາວຂອງຕົວຍຶດທີ່ມີປະສິດຕິຜົນ, ແລະ - ຖ້າຈໍາເປັນ - ເພີ່ມຈໍານວນຈຸດຍຶດ.
